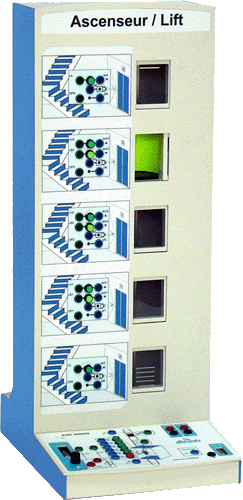

Ascenseur 5 niveaux 50 entrées sorties (commande Tout Ou Rien ou pile CAN OPEN)

Quantité : caddie Ajouter au devis


Référence : ESD 350 000



Ascenseur 5 niveaux 50 entrées sorties (commande Tout Ou Rien ou pile CAN OPEN) 2/4

Descriptif :


23 Entrées (sorties API) :

• 8 Voyants d'enregistrement des appels de cabine (passager sur palier),
• 5 voyants d'enregistrement des appels d'étage (passager en cabine),
• 1 Voyant d'enregistrement arrêt d'urgence,
• 5 Commandes d'ouverture/fermeture de porte,
• 1 Commande de montée cabine,
• 1 Commande de descente cabine,
• 1 Commande d'alarme sonore,
• 1 Commande voyant cabine,

27 Sorties (entrées API)

• 5 Appels d'étages (boutons de cabine),
• 4 Appels de cabine pour une montée (boutons d'étage),
• 4 Appels de cabine pour une descente (boutons d'étage),
• 5 Présences cabine à l'étage,
• 5 Détections d'ouverture/fermeture de porte
• 1 Détection de surcharge cabine,
• 1 Arrêt d'urgence (bouton cabine),
• 2 Surcouses.

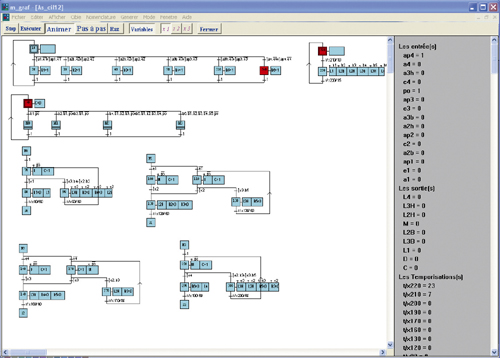

Editeur Grafcet livré en version de base, caractéristiques :


• Editeur, il permet de dessiner le GRAFCET avec les outils de base, étape, transition, divergence/convergence en ET, OU, macro étapes...
• Générateur, il convertit le GRAFCET en un code exécutable, vérifie la syntaxe et la cohérence entre variables cibles et variables utilisées...
• Simulateur, il exécute le GRAFCET en simulation, un "clic" sur la variable d'entrée permet d'activer la transition correspondante, l'ensemble du graphe peut être testé avant essai sur la partie opérative.
• Interpréteur, il permet l'exécution et la commande suivant les modes : pas à pas, trace, rapide.
Quelques caractéristiques :
• 256 étapes, 256 transitions, 256 mémoires 8 bits, macro étapes, possibilité de faire fonctionner simultanément plusieurs Grafcets indépendants.

Pour accéder à la page de spécifications d'un laboratoire d'automatisme niveau III à IV ou V à VII CITE 2011, lien " Cliquez ici "

Vidéo Démo ...


fichier Télécharger la documentation complète (Haute définition).
fichier Spécifications
