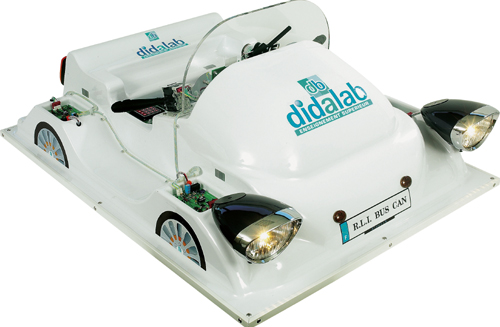

Veículo de Treino Multiplexado, ref VMD001000
Référence : VMD 001 000
Especificações:
O Veículo de Treino Multiplexado é a ferramenta perfeita para colocar o aluno numa situação real de desenvolvimento no Design .
Composto por:
▪ 1 placa de estudo para o microcontrolador de 32-bit 68332 (CPU32), frequência: 16.7 MHz, porta USB, RS232, PC104 bus, 24-bit // porta, 6 inputs ADC e 4 outputs ADC com editor, cross assembler, linker, debugger, manual técnico.
▪ 1 simulador de inputs/outputs com cable-layer de 40-point, USB leads, fontes de alimentação.
▪ 1 placa CAN bus no PC 104.
▪ 1 placa com keypad 16-pad, 7 x 16 dispositivos de exibição com caracteres ASCII e/ou 128x64 gráficos monocromáticos, com PC104 layer.
▪ 1 módulo CAN bus, 8 inputs ON/OFF & 1 input analógico com fonte bus lead & CAN.
▪ 1 módulo CAN bus, 4 outputs ON/OFF & 4 inputs com supply bus lead & CAN.
▪ 1 socket modelizado a partir de um automóvel, escala 1/4, pré-equipado.
▪ 1 conjunto de componentes industriais: 1 luz marcha-atrás, 2 sets óticos frontais 30W (luzes auxiliares/luzes normais estrada/máximos), 2 piscas, 2 sets óticos retaguarda(luzes de travagem/luzes auxiliares/piscas), 1 buzina, cada módulo tem um conetor.
▪ 1 compilador {C & C++}.
▪ 1 módulo controlador servo de motor CAN bus, motor/codificador, stand, CAN bus lead, fonte e 1 escova limpa-vidros.
▪ 1 placa Ethernet,10 Mbits, com TCP/ cell, sockets, Web server, SPI bus, I2C.
▪ 1 kernel tempo-real MTR86 (versão single-stand).
Muitos trabalhos práticos são dados com o equipamento. Estes permitem uma maior progressão didática, desde a descoberta do µcontroller, o controlo de inputs/outputs, serial(USB, CPI, I2C), parallel... até os conhecimentos necessários para uma rede industrial CAN aplicada à indústria automóvel, controlo de velocidade, implementação de servidor WEB embutido.
|
|
