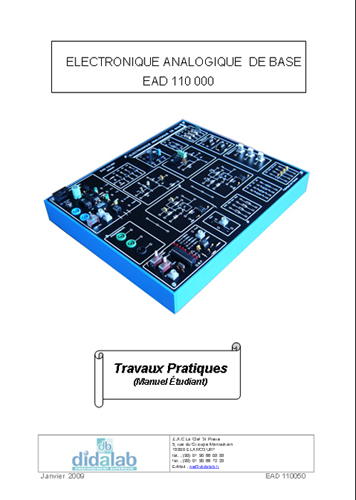

Manuel de sujets de Travaux Pratiques (étudiant, Réf : EAD110050)

Quantité : caddie Ajouter au devis


Référence : EAD 110 050



Manuel de sujets de Travaux Pratiques (étudiant, Réf : EAD110050) 2/4

SOMMAIRE DES T.P.

TP 1 REDRESSEMENT SIMPLE ALTERNANCE
1.1 SCHEMA FONCTIONNEL DE PRINCIPE
1.2 TRANSFORMATEUR
1.3 REDRESSEMENT : schéma de principe fig.1
1.4 FILTRAGE : schéma de principe fig.3
1.5 REGULATION
1.6 TRAVAUX PRATIQUES 15
1.6.1 REDRESSEMENT SIMPLE ALTERNANCE
1.6.2 REDRESSEMENT SIMPLE ALTERNANCE et FILTRAGE


TP 2 REDRESSEMENT DOUBLE ALTERNANCE
2.1 REDRESSEMENT : schéma de principe fig.1
2.2 FILTRAGE : schéma de principe fig.2
2.3 TRAVAUX PRATIQUES
2.3.1 Redressement double anternance
2.3.2 Redressement double alternance et filtrage


TP 3 ALIMENTATION STABILISEE
3.1 Caractéristique Courant • Tension d'une diode Zéner
3.2 ALIMENTATION STABILISEE AVEC DIODE ZENER SEULE
3.2.1 Stabilisation par diode Zéner
3.3 ALIMENTATION STABILISEE AVEC DIODE ZENER ET TRANSISTOR
3.4 TRAVAUX PRATIQUES
3.4.1 Relevé de la caractéristique d'une diode Zéner
3.4.2 Alimentation stabilisée par diode Zéner et transistor


TP 4 AMPLIFICATEUR à TRANSISTOR
4.1 AMPLIFICATEUR EMETTEUR COMMUN
4.2 AMPLIFICATEUR COLLECTEUR COMMUN
4.3 TRAVAUX PRATIQUES
4.3.1 Amplificateur Emetteur Commun
4.3.2 Impédance d'entrée Zem de l'amplificateur
4.3.3 Amplificateur Collecteur Commun

TP 5 AMPLIFICATEUR OPERATIONNEL : DOMAINE CONTINU
5.1 RAPPEL QUELQUES DEFINITIONS
5.2 AMPLIFICATEUR SUIVEUR
5.2.1 Schéma de principe fig.3
5.2.2 Calcule de Vs
5.3 AMPLIFICATEUR INVERSEUR
5.3.1 Schéma de principe figure 4
5.3.2 Calcule de l'amplification en tension Av
5.4 AMPLIFICATEUR SOMMATEUR INVERSEUR
5.4.1 Schéma de principe fig.5
5.5 AMPLIFICATEUR NON INVERSEUR
5.5.1 Schéma de principe figure 6
5.5.2 Calcul de l'amplification en tension Av
5.6 AMPLIFICATEUR SOUSTRACTEUR
5.6.1 Schéma de principe figure 7
5.6.2 Calcul de la tension Vs
5.7 TRAVAUX PRATIQUES
5.7.1 Amplificateur suiveur
5.7.2 Amplificateur inverseur
5.7.3 Amplificateur sommateur inverseur
5.7.4 Amplificateur non inverseur
5.7.5 Amplificateur soustracteur


TP 6 AMPLIFICATEUR OPERATIONNEL : DOMAINE ALTERNATIF
6.1 DERIVATEUR
6.1.1 Schéma fonctionnel
6.1.2 Expression de la tension de sortie Vs(t)
6.1.3 Dérivateur parfait.
6.2 INTEGRATEUR
6.2.1 Schéma fonctionnel
6.2.2 Expression de la tension de sortie Vs(t).
6.2.3 Intégrateur parfait.
6.3 TRAVAUX PRATIQUES
6.3.1 Dérivateur sans le condensateur Cp en parallèle avec R
6.3.2 Dérivateur avec le condensateur Cp en parallèle avec R
6.3.3 Intégrateur
6.3.4 Intégrateur parfait


TP 7 COMPARATEUR
7.1 SCHEMA FONCTIONNEL
7.2 APPLICATIONS
7.2.1 Mise en forme : cas idéal
7.2.2 Mise en forme : cas réel
7.3 TRAVAUX PARTIQUES
7.3.1 Mise en forme idéal
7.3.2 Mise en forme réel



TP 8 COMPARATEUR-TRIGGER
8.1 COMPARATEUR POUR SIGNAL BRUITE
8.2 COMPARATEUR-TRIGGER
8.3 TRIGGER INVERSEUR
8.3.1 Schéma de principe
8.3.2 Principe de fonctionnement
8.4 TRIGGER NON-INVERSEUR
8.4.1 Schéma de principe
8.4.2 Principe de fonctionnement
8.5 APPLICATION : MISE FORME D'UN SIGNAL BRUITE
8.6 TRAVAUX PRATIQUES
8.6.1 Trigger inverseur
8.6.2 Trigger non-inverseur
8.6.3 Application

TP 9 FILTRES DU 1er ORDRE
9.1 RAPPELS
9.2 FILTRES PASSE-BAS DU 1er ORDRE
9.2.1 Schémas de principe
9.2.2 Calcul de la transmittance schéma fig.1
9.2.3 Calcul de la transmittance schéma fig.2
9.3 FILTRE PASSE-HAUT DU 1er ORDRE
9.3.1 Schéma de principe
9.3.2 Calcul de la transmittance
9.4 TRAVAUX PRATIQUES
9.4.1 Filtre passe-bas du 1er ordre : schémas figures 1 et 2
9.4.2 Filtre passe-haut du 1er ordre : schéma figure 3

TP 10 FILTRES ACTIFS DU SECOND ORDRE
10.1 FILTRE DU SECOND ORDRE
10.2 Structure de Salenn et Key
10.2.1 Schéma de principe
10.2.2 Filtre passe-bas du 2ème ordre
10.2.3 Filtre passe-haut du 2ème ordre
10.3 STRUCTURE DE Rauch
10.3.1 Schéma de principe
10.3.2 Filtre passe-bande du 2ème ordre structure de Rauch
10.3.3 Filtre réjecteur de bande
10.4 TRAVAUX PRATIQUES
10.4.1 Filtre passe-bas 2ème ordre structure de Sallen et Key
10.4.2 Filtre passe-haut du 2ème ordre structure de Sallen et Key
10.4.3 Filtre passe-bande du 2ème orde structure de Rauche
10.4.4 Filtre réjecteur du 2ème ordre


TP 11 PRODUIT GAIN x BANDE d'un AOP
11.1 BUT
11.2 TRAVAUX PRATIQUES


TP 12 ALIMENTATION REGULEE
12.1 SCHEMA FONCTIONNEL
12.2 SCHEMA STRUCTUREL
12.3 TRAVAUX PRATI QUES



Produits associés ou complémentaires ...


fichier Télécharger la documentation complète (Haute définition).
