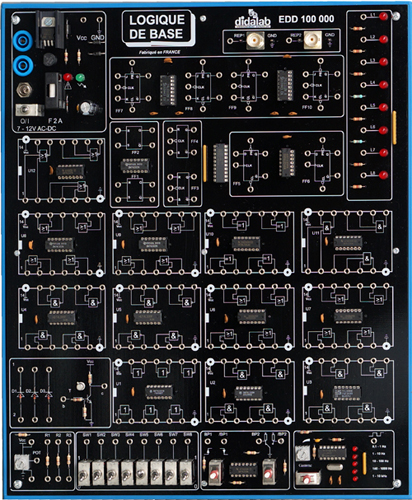

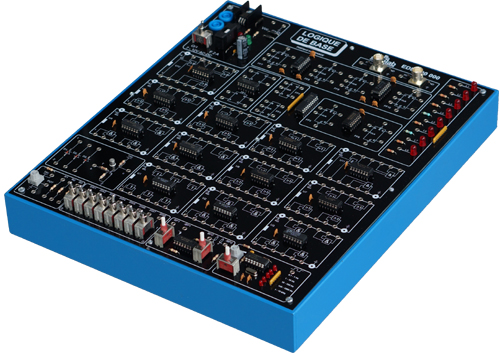

Etude de la logique combinatoire câblée

Quantité : caddie Ajouter au devis


Référence : EDD 100 000



Etude de la logique combinatoire câblée 2/4

Caractéristiques techniques & Fonctions étudiées :



Combinatoire composants discrets
• 2 Résistances, 3 Diodes, 1 Transistor (Réalisation de fonctions ET, OU, NON OU, NON ET à base de D & DT),

Combinatoire technologie TTL,
• 6 NON,
• Fonctions 2 entrées, 8 ET, 8 NAND, , 8 OU, 8 NOR, 4 XOR, 3 NOR,
• Fonctions 3 entrées, 3 NAND, 3 NOR,

Bascules :• 2 Bascules RS,
• 2 Bascules RSH,
• 2 Bascules D,
• 4 Bascules JK,

Service :
• 1 Potentiomètre
• 1 Poussoir traité anti-rebonds, 1 Poussoir traiter anti-rebond (à titre de TP),
• 1 Horloge variable 0,1 Hz à 10 KHz
• 8 Générateurs d'états logiques, 8 Visualisations à LED,
• 2 Adaptateurs BNC/ douilles 2 mm

Pour accéder à la page de spécifications d'un laboratoire d?électronique numérique niveau III à IV ou V à VII CITE 2011, lien " Cliquez ici "


Produits associés ou complémentaires ...


fichier Télécharger la documentation complète (Haute définition).
fichier Spécifications

Etude de la logique combinatoire câblée 3/4

Etude de la logique combinatoire câblée 4/4
