Coeur logiciel d'asservissement régulation

Quantité : caddie Ajouter au devis


Référence : D_CCA



Coeur logiciel d'asservissement régulation 2/4

Caractéristiques :

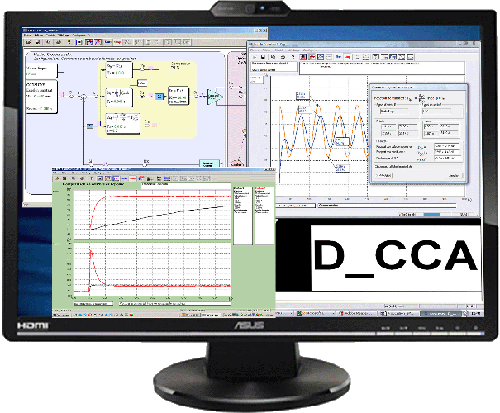

Il fonctionne sous environnement Windows et permet le pilotage de nombreuses parties opératives.

Il permet à l'utilisateur, via une interface graphique ergonomique, de configurer le système :
• Choix de la structure du système : boucle ouverte / boucle fermée en vitesse ou en position,
• Choix du type de commande et des valeurs caractéristiques : échelon constant, rampe, sinus, profil
trapézoïdal, entrée externe, entrée potentiométrique,
• Choix du correcteur et de ses réglages (P, PI, PID, correcteur en Z, logique floue, retour tachymétrique)
• Choix des paramètres d'acquisition et d'enregistrement,
• Choix des unités (degrés d'angle, radians, tours)

Il permet également un déroulement structuré d'une campagne d'essais expérimentaux :
• Demander la visualisation de la réponse temporelle d'une (ou plusieurs) grandeur(s) caractéristique(s) :
position, vitesse, accélération, courant moteur, tension moteur, consigne, écart, sortie correcteur etc?
• Modifier les échelles du diagramme temporel (zoom en X, en Y)
• Enregistrement de l'essai en cours, comparaison avec les essais précédents.
• Déterminer des valeurs caractéristiques d'automatique (constante de temps, temps de réponse à 5%,
amplitude du dépassement, harmonique : rapport des valeurs moyennes et des amplitudes, déphasages
etc?).

Important :
Le cœur logiciel D_CCA fonctionne en autonomie sans partie opérative et n'a pas de "Dungle".
Ceci permet aux étudiants d'installer le logiciel sur leur PC personnel et de préparer leurs comptes-rendus de TPS faits eux en ligne avec les machines dans l'établissement.

Une version d'évaluation gratuite téléchargerD_CCA_Eval de notre logiciel D_CCA (Contrôle Commande dans le domaine de l'Automatique) est téléchargeable sur notre site. Celle-ci permet au lecteur de découvrir tout le potentiel pédagogique de D_CCA.

Pour accéder à la page de spécifications d'un laboratoire d'automatique niveau III à IV ou V à VII CITE 2011, lien " Cliquez ici "


Produits associés ou complémentaires ...


fichier Télécharger la documentation complète (Haute définition).
