Lois fondamentales d'électricité

Quantité : caddie Ajouter au devis


Référence : EXP 400 030



Lois fondamentales d'électricité 2/4

Un circuit RLC estun circuit linéaire contenant une résistance électrique, une bobine (inductance) et u condensateur (capacité).
Pour étudier le comportement des condensateurs dans des circuits à courant continu et alternatif, on mesure la tension aux bornes du condensateur et on détermine le courant à partir de la chute de tension dans une référence ohmique branchée en série.
Dans un circuit, il est possible de calculer les différences de potentiel aux bornes de résistance et l'intensité du courant en appliquant les deux lois de Kirchhoff: la loi des nœuds et la loi des mailles.
Nous vous proposons avec celui-ci un un ensemble complet de composants de base pour mettre en œuvre facilement les principales lois fondamentales de l'électricité.

LOI DE KIRCHHOFF

La somme des intensités des courants qui entrent par un nœud est égale à la somme des intensités des courants qui sortent du même nœud. L'intensité d'un courant est une grandeur algébrique (positive ou négative) définie par rapport à l'orientation du fil. Par exemple, si l'intensité dans un fil entrant est 3 A, cela signifie que ce fil porte un courant sortant de -3 A.
D'après la loi des nœuds, on a donc : i1+i2=i3+i4.

La loi des nœuds n'est valide que si le flux du champ électrique entourant chaque nœud reste nul ou constant. Elle n'est donc pas valable en électrostatique.

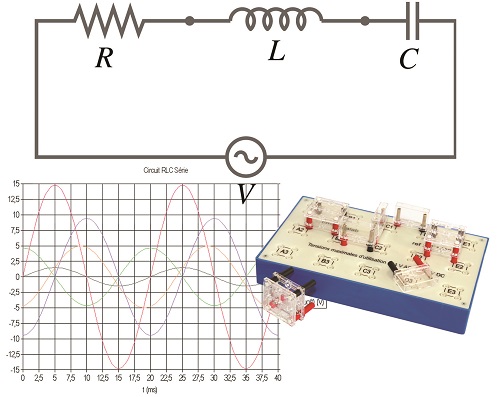

CIRCUIT RLC

En électrocinétique, un circuit RLC est un circuit linéaire contenant une résistance électrique, une bobine et un condensateur.
Il existe deux types de circuits RLC série ou parallèle, selon l'interconnexion des trois types de composants. Le comportement d'un circuit RLC est généralement décrit par une équation différentielle du second ordre (là où des circuits RL ou circuits RC se comportent comme des circuits du premier ordre).
à l'aide d'un générateur de signaux, il est possible d'injecter dans le circuit des oscillations et observer dans certains cas une résonance, caractérisée par une augmentation du courant.

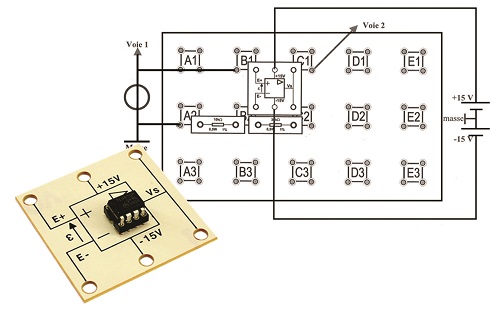

AMPLIFICATEUR OPERATIONNEL - NON INVERSEUR

Pour cette étude, l'amplificateur opérationnel utilisé est considéré parfait et fonctionne en "mode linéaire" car il utilise une contre réaction sur l'entrée inverseuse de l'AOP. La contre-réaction sur l'entrée inverseuse permet d'effectuer une contre-réaction négative : toute augmentation de la tension de sortie va diminuer la tension différentielle d'entrée de l'AOP. Ainsi, la différence de tension entre les deux entrées de l'amplificateur est maintenue à zéro. De plus, l'impédance d'entrée étant infinie, aucun courant ne circule dans ces entrées. On retrouve donc la tension Ve en sortie du pont diviseur de tension non chargé formé par R2 et R1.

SUJETS ABORDES

> Loi de Kirchhoff
> Loi d'Ohms
> Circuit RLC
> Etude en courant continu
> Etude en courant alternatif
> Amplificateur opérationnel

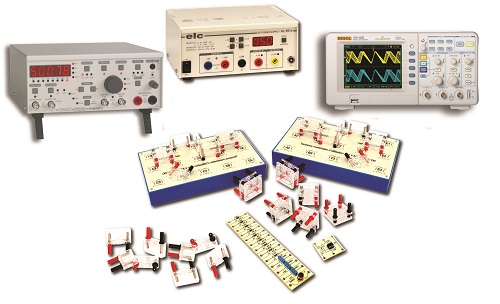

COMPOSITION
EXP400031 Loi fondamentales d'électricité (BASE)

Référence Désignation quantité
PEM015600 Platine universelle 2
PEM015701 Etude en courant continu 1
PEM015721 Etude ne courant alternatif 1
PEM015630 Porte-composants - Lot de 12 1
PEM015641 Cavalier quadripolaire 2
PEM015760 Amplificateur opérationnel 1


COMPOSITION
EXP400030 Loi fondamentales d'électricité (COMPLET)

Référence Désignation quantité
PEM015600 Platine universelle 2
PEM015701 Etude en courant continu 1
PEM015721 Etude ne courant alternatif 1
PEM015630 Porte-composants - Lot de 12 1
PEM015641 Cavalier quadripolaire 2
PEM015760 Amplificateur opérationnel 1
PMM062460 Alimentation réglable triple, 0 à ± 15 Vdc / 1A et 5 Vdc / 3 A 1
PEM080030 Cordons noirs, 100 cm - lot de 10 1
PEM080031 Cordons rouges, 100 cm - lot de 10 1
PMM062680 Générateur de fonctions 5 MHz 1
EMD018015 Oscilloscope numérique 2x100 MHz 1
PEM063700 Adaptateur BNC/douilles 4 mm 3
PMM064620 Boîte de résistances à 5 décades 1
PMM062901 Multimètre 4000 points 2



Produits associés ou complémentaires ...



Lois fondamentales d'électricité 3/4

Lois fondamentales d'électricité 4/4
