Dispersion prisme et réseaux
Référence : EXP 200 020

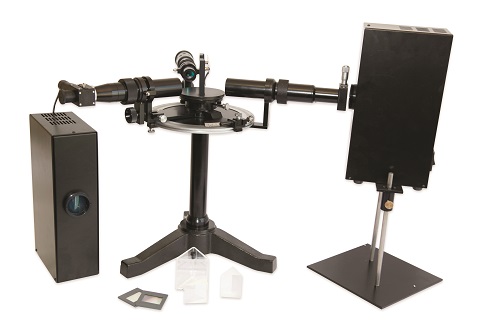

Le Spectrogoniomètre LE MARDELEY, fabriqué par Didalab est la marque d'un savoir faire qui se modernise depuis plus de 40 ans. Au programme des classes préparatoire, il permet l?étude des prismes et des réseaux de diffraction. Equipé d'un vernier gravé avec une précision d'une minute d'arc, d'une lunette autocollimatrice, d'une lunette micromètrique et d'un collimateur à fente micrométrique, il offre une prise en main rapide et précise. La caméra didactique fournie dans cette expérience permet la capture des différentes dispersions et l'utilisation de celles-ci en démonstration de cours ou lors des comptes rendus de travaux pratiques.
INDICE DE REFRACTION
Un prisme est un bloc de verre taillé, composé classiquement de trois faces sur une base triangulaire. C'est un instrument optique utilisé pour réfracter la lumière, la réfléchir ou la disperser. La dispersion et la réfraction dépendent de l'indice du matériaux utilisé pour le prisme. Nous vous proposons des prismes en Crown (peu dispersif), en Flint (très dispersif) et un jeu de prisme en verre simple d'indice à déterminer. Les élèves pourront ainsi couvrir les cas de figures principaux des prismes. Le plateau porte prisme du goniomètre est adaptable pour fonctionner avec d'autres prismes si vous le désirez.
DéTERMINATION DU PAS D'UN RéSEAU
Un réseau de diffraction est un dispositif optique composé d'une série de fentes parallèles (réseau en transmission), ou de rayures réfléchissantes (réseau en réflexion). Ces traits sont espacés de manière régulière, l'espacement est appelé le • pas • du réseau. En fonction du pas du réseau, la dispersion de la lumière ne sera pas la même, large pour un réseau avec un pas faible et plus concentré pour un réseau à pas plus élevé. La fente micrométrique du goniomètre permet un ajustement précis de la finesse des raies observées.
SPECTROMETRIE • ANALYSE D'UNE SOURCE SPECTRALE
Il est possible avec la lunette micrométrique de pouvoir faire des mesure de longueur d'onde , presque comme si vous utilisiez un spectromètre à fibre optique SPID. Le Spectrogoniomètre par le biais de cette expérience devient un vrai support pratique pour lier théorie des réseaux et fonctionnement des spectromètres à fibre répandus maintenant dans toutes les écoles. Outre ceci, cette expérience apporte une réflexion sur la mise en œuvre d'un système de mesure et le protocole à mettre en place pour arrivée au résultat ainsi que la précision de celui-ci. Le calcul d'incertitude étant un incontournable des classes préparatoires, les élèves pourront ainsi critiqué un processus qu?ils auront eux même mi en place.
SUJETS ABORDES
> Dispersion
> Indice de réfraction
> Etude de l'angle d'un prisme
> Réglage du goniomètre
> Détermination du pas d'un réseau
> Spectrométrie • Analyse d'une source spectrale
COMPOSITION
EXP200021 Dispersion d'un prisme et réseau (BASE)
| Référence | Désignation | quantité | | POD068070 | Spectrogoniomètre | 1 | | POD062000 | Réseau Paton 300 tr/mm | inclus | | POD062100 | Réseau Paton 600 tr/mm | inclus | | POD010620 | Prisme creux | 1 | | POD068020 | Prisme en Flint extra dense | inclus | | POD068030 | Prisme en Crown | inclus | | POD010616 | Prisme en verre 30-60-90? | 1 |
COMPOSITION
EXP200020 Dispersion d'un prisme et réseau (COMPLET)
| Référence | Désignation | quantité | | POD068070 | Spectrogoniomètre | 1 | | POD010050 | Lampe Mercure basse pression | 1 | | POD010058 | Lampe Sodium basse pression | 1 | | POD010056 | Pied pour lampe spectrale | 1 | | POD062000 | Réseau Paton 300 tr/mm | inclus | | POD062100 | Réseau Paton 600 tr/mm | inclus | | POD010620 | Prisme creux | 1 | | POD068020 | Prisme en Flint extra dense | inclus | | POD068030 | Prisme en Crown | inclus | | POD010616 | Prisme en verre 30-60-90? | 1 |
|
|
