BICSIN, Banc Instrumenté de Charge et émulation de Systèmes Industriels NumériquesEL320000 Le banc de charge BICSIN, permet de réaliser un très large spectre de Travaux Pratiques . • Etude des différents moteurs, AC, DC, Brushless, • Réaliser des TPs d'électronique de puissance, • Réaliser des TPs d'automatique linéaire non linéaire sur différents types de moteurs, • Créer de nouveaux correcteurs en automatique (sous Dscil, Scilab/Xcos) • Réaliser des TPs de gestion d'automatismes industriels émulés avec visualisation 3D du process. L'ensemble d'expérimentation est basé sur un ensemble : API + Variateur SINAMICS V90 et son IHM KTP700 le tout piloté sous TIA PORTAL développé par la société Siemens. |
|
Moteur DC BT à excitation séparée (réf : EL701000)Moteur Courant Continu à excitation séparée : • Puissance utile 870W, • Tension nominale : 170 Vdc • Courant nominal : 5 A. |
|
Moteur DC BT à excitation permanente (réf : EL702000)Moteur Courant Continu à excitation permanente : • Puissance utile 870W, • Tension nominale : 170 Vdc • Courant nominal : 5 A. |
|
Moteur AC BT triphasé asynchrone à cage (ref EL703000)Moteur BT triphasé asynchrone à cage étoile triangle • Puissance utile nominale 750 W • Tensions nominales 240/400V • Courants nominaux : 3.3 A / 2 A, Avec nécessaire de montage sur banc BICMAC EL700000 |
|

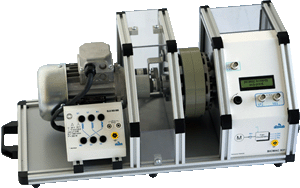

BICMAC, Banc Instrumenté de Charge Machines Alternatives & Continues (Ref : EL710000)Le banc de charge BICMAC-710 est spécialement conçu pour l'étude de : • L'ELECTROTECHNIQUE, • L'ELECTRONIQUE DE PUISSANCE, • L'AUTOMATIQUE, (asservissement de vitesse, position, création de nouveaux correcteurs Il fonctionne, conformément à la norme BT "Basse Tension", 170 VDC et 240 VAC ?. |
|
Manuel d'utilisation du banc de charge ELD037480 (Ref - ELD037481)Manuel d'utilisation du banc de charge 120 W à Excitation séparée. |
|
Charge Active, ensemble électrotechnique de mesure et génération de charge sur moteurs CC et CA 1,5 kW (Réf - ELD151000)Ensemble de génération de charge pour réaliser les essais de relevés de caractéristiques de moteurs CC, AC. • Plusieurs types de charges sont disponibles, fonction de la vitesse, carré de la vitesse, constante, inertielle, • Acquisition des grandeurs caractéristiques des moteurs CC et AC(vitesse, couple, courant, tension), • Tracés des courbes typiques, couple fonction de la vitesse, rendements... |
|
Moteur triphasé 1,5 kW, rotor à cage (Réf - ELD152000)Moteur CA industriel didactisé, triphasé à cage, puissance nominale 1,5 kW Adapté au groupe moteur 1.5 kW (groupe avec charge active, MCC + MAS) |
|
Moteur Courant Continu 930 W à excitation séparée (Réf - ELD153000)Moteur CC industriel didactisé, excitation séparée, tension d'induit 170/420Vdc, Courant permanent 6,5 A. Adapté au groupe moteur 1.5 kW (groupe avec charge active, MCC + MAS) |
|

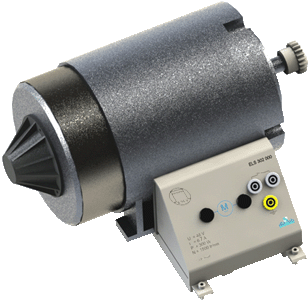

Moteur TBTS Courant Continu à excitation séparée (réf : ELS301000)Moteur TBTS à courant continu 48 VDC, • Courant nominal 7.2 A,excitation 1.4 A • Vitesse 2.000 tr/min,Couple 1.87 Nm • Puissance utile : 247 W, • Rendement 65% |
|
Moteur TBTS Courant Continu 300 W à excitation permanente réf : ELS302000)Moteur TBTS à courant continu 48 VDC, • Courant nominal 6,7 A, • Vitesse 2.000 tr/min, • Rendement 77% |
|
Moteur TBTS AC triphasé à cage 300 W (Réf : ELS303000)Moteur TBTS triphasé asynchrone à cage étoile triangle • Puissance absorbée nominale 300 W • Tensions nominales 24/42V • Courants nominaux : 11,5 A / 6,6 A, Avec nécessaire de montage sur banc BICMAC ELS300000 |
|
Moteur TBTS Brushless 300 W (Réf : ELS306000)Moteur Brushless Très Basse Tension de Sécurité • Puissance nominal 300 W, • Brushless sinusoïdale 23 V ou trapézoïdale DC 35 V, • Courant nominaux : 7,9 AC, 9,7 DC, • Vitesse 2000 tr/min, • Couple nominal 1.5 Nm. |
|
BICMAC-S, Banc Instrumenté de Charge Machines TBTS Alternatives & Continues (Réf : ELS310000)Le banc de charge BICMAC• S310 est spécialement conçu pour l'étude de : • L'ELECTROTECHNIQUE, • L'ELECTRONIQUE DE PUISSANCE, • L'AUTOMATIQUE, (asservissement de vitesse, position, création de nouveaux correcteurs Il fonctionne, conformément à la norme TBTS • Très Basse Tension de Sécurité, 48 VDC et 24 VAC ?, à des tensions évitant d'avoir recours à des tables d'alimentations électrotechniques complexes et co?teuses. |
|
BICSIN-S, Banc Instrumenté de Charge et émulation de Systèmes Industriels NumériquesELS320000 Le banc de charge BICSIN-S, permet de réaliser un très large spectre de Travaux Pratiques . • Etude des différents moteurs, AC, DC, Brushless, • Réaliser des TPs d'électronique de puissance, • Réaliser des TPs d'automatique linéaire non linéaire sur différents types de moteurs, • Créer de nouveaux correcteurs en automatique (sous Dscil, Scilab/Xcos) • Réaliser des TPs de gestion d'automatismes industriels émulés avec visualisation 3D du process. L'ensemble d'expérimentation est basé sur un ensemble : API + Variateur SINAMICS V90 et son IHM KTP700 le tout piloté sous TIA PORTAL développé par la société Siemens. |
|
Pack Départ Moteur Etoile Triangle sur grilleELT050000 : Cet ensemble permet aux électromécaniciens de concevoir, monter, câbler et dépanner un démarrage moteur étoile triangle - direct- avec variateur de vitesse |
|
BICSIN, Banc Instrumenté de Charge et émulation de Systèmes Industriels Numériques 1500Ensemble de génération de charge pour réaliser les essais de relevés de caractéristiques de moteurs CC, AC. • Plusieurs types de charges sont disponibles, fonction de la vitesse, carré de la vitesse, constante, inertielle, • Acquisition des grandeurs caractéristiques des moteurs CC et AC(vitesse, couple, courant, tension), • Tracés des courbes typiques, couple fonction de la vitesse, rendements... |
|
Alimentation BT 450 VA, Monophasée, Triphasée, ContinueEM300000 Alimentation BT spécialement conçue pour faire des TPS sur tous type de ponts d'électronique de puissance (redresseurs monophasé, triphasés, hacheurs, onduleurs monophasé triphasés. |
|
Interface Traitement Application Python (In.T.A.Py)EMA430000 Module acquisition de grandeurs physiques en temps réel, programmation Python |
|
Oscilloscope numérique bicourbe 2 x 100 MHz (Réf - EMD018010)Oscilloscope bicourbe 2 x 100 MHz de bande passante (DS1102E), Déclenchement sur voie 1, 2 ou externe, Echantillonnage : 1 Géch/s sur une voie, 500 Méch/s sur 2 voies, Temps de montée : 3.5 ns, Base de temps 2 ns/div • 50s/div, Résolution 8 bits, Fonctions mathématiques : addition, soustraction, multiplication, FFT, inversion. |
|
Oscilloscope 2x100 MHzEMD018015 Oscilloscope bicourbe 2 x 100 MHz de bande passante (DS1102ZE), Déclenchement sur voie 1, 2 ou externe, Echantillonnage : 1 Géch/s sur une voie, 500 Méch/s sur 2 voies, Temps de montée : 3.5 ns, Base de temps 2 ns/div • 50s/div, Résolution 8 bits, Fonctions mathématiques : addition, soustraction, multiplication, FFT, inversion. Remplace la référence EMD018010 |
|
Sonde mono-voie différentielle tension (Réf : EMD019030)Sonde différentielle tension mono-voie. Bande passante DC à 25 MHz, atténuation x20, x50, x200 Alimentation par pile ou externe. , |
|
Générateur de fonctions Basses Fréquences 10 ?Hz - 12 MHz (Réf - EMD019040)Générateur de fonctions Basses Fréquences 11 ?Hz • 12 MHz Sinus, carré, triangle, rampe, impulsion, continu et niveau logique, Modulations AM, FM, FSK et PSK, Fréquencemètre jusqu'à 100 MHz Affichage sur 4 ou 10 chiffres en mode fréquence ou période. |
|
Sonde différentielle tension 2 voiesEMD019060 Sonde différentielle de tension, 2 voies |
|
Oscilloscope 4x100 MHzEMD020040 Oscilloscope numérique 4x100 MHz avec décodage de bus série |
|
Oscilloscope numérique 2 x 60 MHz à entrées différentielles (Réf : EMD022020)Oscilloscope spécialement adapté à l'électrotechnique, Fonctions : Oscilloscope, Multimètre, Analyseur FFT. En option : Analyseur d'harmoniques, Enregistreur. |
|
Sonde de courant continu et alternatif pour oscilloscope (Réf - EMD028005)Sonde de courant continu et alternatif pour oscilloscope, Fonctionnement du courant continu à 100 kHz, Gain, 100 mV/A, Connectivité par BNC 50 Ohms. |
|
Générateur Radio Fréquence 1 Hz - 160 MHz (Réf - EMD028020)Synthétiseur haute fréquence HF VHF, Gamme de fréquence 1 ?Hz, 160 MHz, Modulation AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, Générateur de modulation interne, Haute pureté spectrale. |
|
Analyseur de spectre radio-fréquence HF, VHFEMD028030 Analyseur spectral de 9 kHz à 1,5 Ghz,(DSA815). Mesure d'amplitude maximum de -135 dBm à +20 dBm, Résolution de fréquence 1 Hz. |
|
Analyseur de puissance triphaséeEMD100010 Analyseur type C.A. 8335 Mesure des paramètres de tension, courant, puissance apparente, réactive, active, déformante. Mesure de Cos φ, tang &phi, harmonique. Capture et enregistrement simultanés de tous les paramètres. Mode Inrush sur 10 minutes. Calcul de puissance déformante. Simplicité d'emploi éprouvée. |
